เซ็นเซอร์กระแสไหลวน EPRO PR6423/10R-030 สำหรับการตรวจสอบการสั่นสะเทือนและตำแหน่งของเพลา
| สถานที่กำเนิด | เยอรมนี |
|---|---|
| ชื่อแบรนด์ | EPRO |
| ได้รับการรับรอง | COO ,COC ,CQ |
| หมายเลขรุ่น | PR6423/10R-030 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | $1999 |
| เวลาการส่งมอบ | 5-7 วัน |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 999 |
รายละเอียดสินค้า
| ยี่ห้อ | EPRO | หมายเลขรุ่น | PR6423/10R-030 |
|---|---|---|---|
| การทำงาน | ดี | เงื่อนไข | ใหม่ |
| การรับประกัน | 1 ปี | ||
| เน้น | เซ็นเซอร์กระแสไหลวน EPRO PR6423,เซ็นเซอร์ตรวจสอบการสั่นสะเทือนของเพลา,เซ็นเซอร์ EPRO สำหรับการตรวจสอบตำแหน่ง |
||
รายละเอียดสินค้า
เซ็นเซอร์กระแสไหลวน EPRO PR6423/10R-030 สำหรับการตรวจสอบการสั่นสะเทือนและตำแหน่งของเพลา
ภาพรวมผลิตภัณฑ์
รุ่น EPRO PR6423/10R-030 เป็นเซ็นเซอร์กระแสไหลวนขนาด 8 มม. ที่ออกแบบมาสำหรับการวัดการสั่นสะเทือนและตำแหน่งของเพลาแบบไม่สัมผัสในเครื่องจักรหมุนอุตสาหกรรม ใช้ในระบบตรวจสอบสำหรับกังหันไอน้ำ กังหันก๊าซ คอมเพรสเซอร์ ปั๊ม และเครื่องกำเนิดไฟฟ้า ซึ่งการเปลี่ยนแปลงการเคลื่อนที่ของเพลาสามารถให้ข้อมูลที่เป็นประโยชน์เกี่ยวกับสภาพของเครื่องจักร
เซ็นเซอร์ทำงานโดยการวัดระยะห่างระหว่างปลายเซ็นเซอร์กับเพลาโลหะ เมื่อเพลาเคลื่อนที่ ระยะห่างจะเปลี่ยนแปลง และระบบเซ็นเซอร์จะแปลงการเปลี่ยนแปลงนี้เป็นสัญญาณไฟฟ้า ตัวแปลงสัญญาณที่เข้ากันได้จะประมวลผลสัญญาณเพื่อใช้โดยระบบตรวจสอบเครื่องจักร สิ่งนี้ช่วยให้สามารถวัดการเคลื่อนที่ของเพลาได้โดยไม่ต้องสัมผัสกับส่วนที่หมุน
ซีรีส์ PR6423 มีความไวตามปกติที่ 8 V/mm, ช่วงการวัดเชิงเส้น 2 มม., และการตอบสนองความถี่ตั้งแต่ DC ถึง 20 kHz (-3 dB) คุณสมบัติเหล่านี้รองรับทั้งการวัดตำแหน่งเพลาและการตรวจสอบการสั่นสะเทือนแบบไดนามิก ซีรีส์นี้ยังได้รับการออกแบบมาสำหรับสภาวะอุตสาหกรรมที่ต้องการ โดยมีโครงสร้างสแตนเลสและการป้องกันระดับ IP66
รุ่น 10R ใช้การออกแบบแบบย้อนกลับ ซึ่งอาจมีประโยชน์เมื่อจำเป็นต้องติดตั้งโพรบจากด้านหลังของจุดยึด การจัดเรียงนี้ช่วยให้วิศวกรมีทางเลือกอื่นเมื่อพื้นที่รอบๆ ตัวเรือนแบริ่งมีจำกัด หรือการเข้าถึงจากด้านหน้าทำได้ยาก
พารามิเตอร์ทางเทคนิคหลัก
โพรบ 8 มม. พร้อมความไว 8 V/mm
ปลายเซ็นเซอร์ขนาด 8 มม. ออกแบบมาสำหรับการวัดเพลาในเครื่องจักรหมุนอุตสาหกรรม ความไวตามปกติที่ 8 V/mm กำหนดว่าเอาต์พุตจะเปลี่ยนแปลงอย่างไรเมื่อระยะห่างระหว่างโพรบและเป้าหมายเปลี่ยนแปลงไป สิ่งนี้ช่วยให้วิศวกรตั้งค่ามาตราส่วนการวัดและตีความข้อมูลการกระจัดได้อย่างถูกต้อง
ข้อมูลจำเพาะของซีรีส์ PR6423 ที่เผยแพร่ระบุช่วงการวัดเชิงเส้นที่ 2 มม. และระยะห่างอากาศเริ่มต้นที่ 0.5 มม. การตั้งค่าระยะห่างที่ถูกต้องมีความสำคัญเนื่องจากการทำงานนอกช่วงเชิงเส้นอาจนำไปสู่การอ่านค่าที่ไม่ถูกต้องหรือการสูญเสียข้อมูลการวัดที่มีประโยชน์
การออกแบบแบบย้อนกลับเพื่อความยืดหยุ่นในการติดตั้ง
PR6423/10R-030 ใช้การจัดเรียงแบบย้อนกลับ สิ่งนี้สามารถช่วยได้เมื่อตำแหน่งติดตั้งไม่อนุญาตให้เข้าถึงจากด้านหน้าได้สะดวก หรือเมื่อจำเป็นต้องติดตั้งโพรบผ่านช่องเปิดเฉพาะในตัวเรือนแบริ่ง
ก่อนการติดตั้ง วิศวกรควรยืนยันเกลียวติดตั้ง พื้นที่ว่าง ตำแหน่งโพรบ และเส้นทางสายเคเบิล โครงสร้างแบบย้อนกลับควรตรงกับการวาดภาพการติดตั้งจริง แทนที่จะเลือกเพียงเพราะเส้นผ่านศูนย์กลางของโพรบเท่ากับชิ้นส่วนเดิม
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | รายละเอียด |
|---|---|
| หมายเลขรุ่น | PR6423/10R-030 |
| รุ่นอื่นๆ | PR6424/000-100 PR6424/002-030 PR6424/002-131+CON031 PR6424/006-030 PR6424/010-040+CON011 PR6424/010-100 PR6424/010-100+CON021 PR6424/010-131+CON031 |

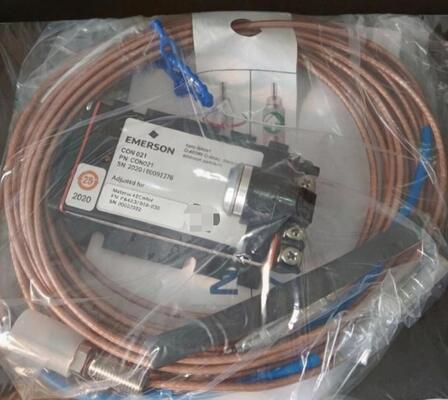

รูปภาพผลิตภัณฑ์
คำแนะนำทางวิศวกรรม
- ตั้งค่าระยะห่างของโพรบอย่างระมัดระวัง
ข้อมูลซีรีส์ PR6423 ที่เผยแพร่ระบุระยะห่างอากาศเริ่มต้นที่ 0.5 มม. และช่วงการวัดเชิงเส้นที่ 2 มม. ระยะห่างการติดตั้งที่ถูกต้องควรตั้งค่าตามคำแนะนำของผู้ผลิตและตัวแปลงสัญญาณที่เชื่อมต่อ อย่าตั้งค่าระยะห่างด้วยสายตาเพียงอย่างเดียวเมื่อมีวิธีการวัดแรงดันไฟฟ้าหรือการสอบเทียบที่กำหนดไว้ - ตรวจสอบวัสดุและพื้นผิวของเพลา
เป้าหมายการสอบเทียบมาตรฐานที่ระบุสำหรับซีรีส์ PR6423 คือเหล็กเฟอร์โรแมกเนติก เช่น 42CrMo4 / AISI 4140 วัสดุเป้าหมายหรือสภาพพื้นผิวที่แตกต่างกันอาจเปลี่ยนแปลงการตอบสนองของเซ็นเซอร์ หากวัสดุเพลาจริงแตกต่างจากเป้าหมายมาตรฐาน ให้ยืนยันความเข้ากันได้ก่อนใช้การอ่านค่าสำหรับการตัดสินใจด้านการป้องกันหรือการบำรุงรักษา - จับคู่โพรบกับตัวแปลงสัญญาณที่ถูกต้อง
PR6423 เป็นส่วนหนึ่งของระบบวัดและต้องเชื่อมต่อกับตัวแปลงสัญญาณที่เข้ากันได้ เมื่อเปลี่ยนโพรบ ให้ตรวจสอบหมายเลขรุ่นทั้งหมด ประเภทการติดตั้ง การกำหนดค่าสายเคเบิล ขั้วต่อ และรุ่นตัวแปลงสัญญาณ โพรบที่เข้ากันได้ทางกลอาจยังไม่เหมาะสมหากการกำหนดค่าทางไฟฟ้าไม่ตรงกับระบบที่ติดตั้ง
การใช้งานทั่วโลก
- เอเชียแปซิฟิก: จีน, เกาหลีใต้, ญี่ปุ่น, อินเดีย, เอเชียตะวันออกเฉียงใต้
- ตะวันออกกลาง: ซาอุดีอาระเบีย, สหรัฐอาหรับเอมิเรตส์, กาตาร์
- อเมริกาเหนือ: สหรัฐอเมริกา, แคนาดา
- ยุโรป: เยอรมนี, สหราชอาณาจักร, ฝรั่งเศส, รัสเซีย, ตุรกี
- ละตินอเมริกา: บราซิล, อาร์เจนตินา, เม็กซิโก
การใช้งานทั่วไป
- ระบบป้องกันเครื่องจักรหมุนแบบออนไลน์
- การตรวจสอบการสั่นสะเทือนและตำแหน่งเพลา
- การกำกับดูแลความปลอดภัยของกังหันไอน้ำและคอมเพรสเซอร์
- การตรวจสอบสภาพพัดลมขนาดใหญ่ เครื่องกำเนิดไฟฟ้า และปั๊มความเร็วสูง
- โรงงานน้ำมันและก๊าซ
- โรงงานแปรรูปเคมี
- โรงงานผลิตไฟฟ้า
- โรงงานแปรรูปโลหะและเคมีถ่านหิน
กรณีศึกษาโครงการ
ในงานบำรุงรักษาคอมเพรสเซอร์ทั่วไป ช่องสัญญาณการสั่นสะเทือนของเพลาอาจต้องเปลี่ยนโพรบหลังจากพบข้อผิดพลาดระหว่างการตรวจสอบ ทีมบำรุงรักษาจะตรวจสอบการจัดเรียงการติดตั้ง การเชื่อมต่อสายเคเบิล รุ่นตัวแปลงสัญญาณ และระยะห่างเริ่มต้นของโพรบที่มีอยู่ก่อนเลือกตัวเปลี่ยน
ในกรณีที่การติดตั้งต้องการ PR6423/10R-030 แบบย้อนกลับ การจับคู่การกำหนดค่าที่สมบูรณ์จะช่วยคืนค่าการตั้งค่าการวัดเดิมได้ หลังจากการติดตั้ง ทีมจะตรวจสอบระยะห่างของโพรบและเอาต์พุตสัญญาณก่อนที่จะนำช่องทางการตรวจสอบกลับมาใช้งาน
ข้อได้เปรียบของเรา
- ส่งออกไปยัง 40+ ประเทศ
- บริการหลังการขายครบวงจร
- ห่วงโซ่อุปทานที่มั่นคงรับประกันความพร้อมใช้งานอย่างต่อเนื่อง
- การสนับสนุนการรับรอง COO, COC และ CQ
- การตอบสนองใบเสนอราคาที่รวดเร็ว
คำถามที่พบบ่อย
1. ทำไมต้องเลือกโพรบแบบย้อนกลับ?
การออกแบบแบบย้อนกลับอาจมีประโยชน์เมื่อการเข้าถึงจากด้านหน้าถูกจำกัด หรือการจัดเรียงการติดตั้งต้องการการติดตั้งจากด้านหลัง ต้องตรวจสอบขนาดการติดตั้งและพื้นที่ว่างก่อนสั่งซื้อ
2. ความไวของซีรีส์ PR6423 คือเท่าใด?
ความไวตามปกติที่เผยแพร่คือ 8 V/mm ค่านี้อธิบายการเปลี่ยนแปลงเอาต์พุตสำหรับการเปลี่ยนแปลงระยะห่างระหว่างโพรบกับเป้าหมาย และใช้เมื่อตั้งค่าระบบวัด
3. EPRO PR6423/10R-030 วัดอะไร?
เป็นการวัดระยะห่างระหว่างปลายโพรบกับเป้าหมายโลหะโดยไม่ต้องสัมผัส ในระบบที่เข้ากันได้ สัญญาณนี้สามารถใช้สำหรับการวัดการสั่นสะเทือนและตำแหน่งของเพลาสัมพัทธ์ได้
